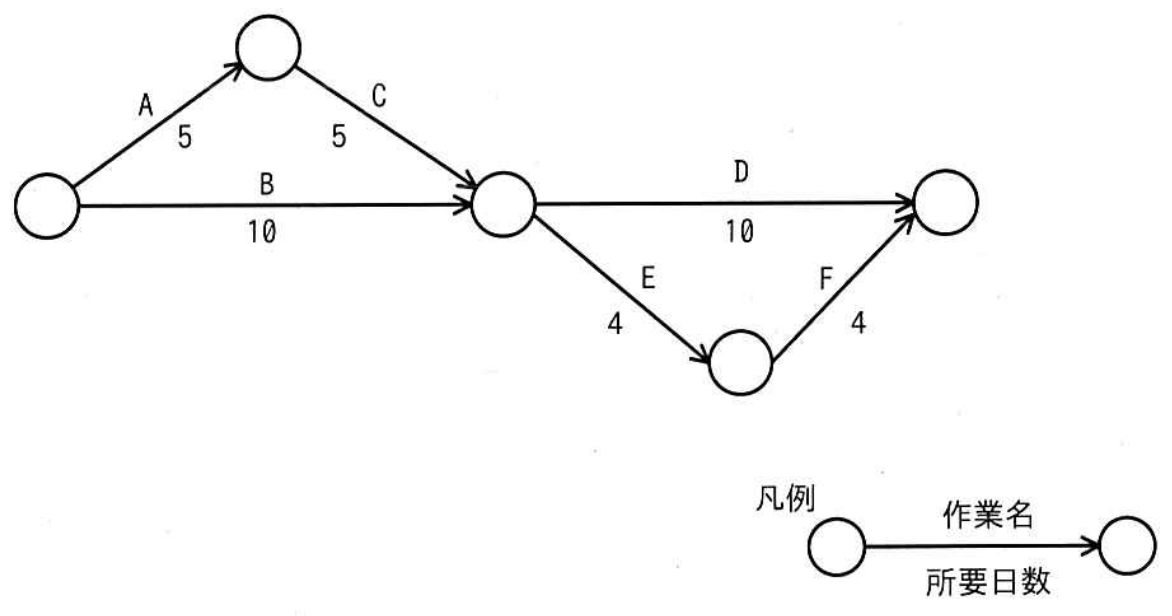

図のアローダイアグラムにおいて，作業 B が2日遅れて完了した。そこで，予定どおりの期間で全ての作業を完了させるために，作業 D に要員を追加することにした。作業 D に当初20名が割り当てられているとき，作業 D に追加する要員は最少で何名必要か。ここで，要員の作業効率は一律である。
図の内容（文字）
結合点1から結合点2へ作業A（所要日数5）。結合点2から結合点3へ作業C（所要日数5）。結合点1から結合点3へ作業B（所要日数10）。結合点3から結合点5へ作業D（所要日数10）。結合点3から結合点4へ作業E（所要日数4）。結合点4から結合点5へ作業F（所要日数4）。
凡例：○→○ の矢印の上に作業名，下に所要日数を示す。
